流量計和流量計系統儀表專利
添加時間:2018-05-29

   【三牛儀表】創意無極限,儀表大發明。今天為大家介紹一項國家發明授權專利——流量計和流量計系統。該專利由高準有限公司申請,并于2018年5月25日獲得授權公告。



  內容說明



  本發明涉及流量計領域,具體涉及一種具有一路虛擬多路端口的流量計。



  發明背景



  在目前的流量計產品中,一個變送器通常連接一個傳感器。主機與每個傳感器通過RS485連接,并且主機依照變送器各自不同的地址來采集對應的傳感器的數據。



  然而,在只有一路RS485輸出的變送器連接兩個傳感器的結構中,尤其是當多路RS485設備(針對一個變送器連接兩個傳感器的設備)連接到一起時,幾十個設備的地址都不一樣,這樣就很難區分哪一個地址對應哪一個端口上的傳感器。



  發明內容



  本發明針對現有問題,提供一種流量計,其中,一個變送器連接至少兩個傳感器,在該流量計僅具有一個輸出端口的情況下,實現了區分不同傳感器的解決方案。

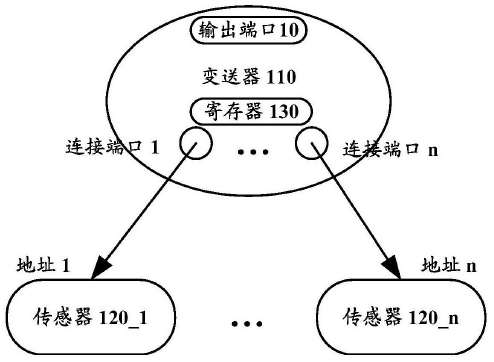

圖為本發明實施例的流量計



  本發明提供了一種流量計,包括:變送器,其具有一個輸出端口和兩個或更多個連接端口;以及兩個或更多個傳感器,其連接到變送器的兩個或更多個連接端口,并且兩個或更多個傳感器對應不同的地址,其特征在于,變送器包括寄存器,以識別兩個或更多個連接端口上連接的兩個或更多個傳感器。



  一個輸出端口是推薦標準RS485輸出端口。變送器進一步包括指示單元以區分兩個或更多個連接端口上連接的傳感器的地址。指示單元為指示燈。指示燈通過顏色或閃爍的變化來區分兩個或更多個連接端口上連接的傳感器的地址。兩個或更多個傳感器的地址與變送器的指示燈的顏色一一對應。流量計為電磁流量計或質量流量計。



  根據本發明的另一方面,提供了一種流量計,其包括:變送器,其具有一個輸出端口和兩個或更多個連接端口;以及兩個或更多個傳感器,其連接到變送器的兩個或更多個連接端口,并且兩個或更多個傳感器對應不同的地址,其特征在于,變送器進一步包括硬件開關,以將兩個或更多個傳感器與其地址的對應關系復位。



  根據本發明的又一方面,提供了一種流量計系統,其特征在于,包括:主機和一個或多個根據本公開的流量計,主機與流量計的一個輸出端口相連,以獲得流量計的相應傳感器的數據。當主機通過廣播命令發送查詢地址命令時,流量計按照地址從小到大或從大到小的順序響應主機的查詢地址命令。



  本發明的有益效果為:使用本發明流量計可以有效識別連接到一路虛擬多路輸出端口,例如RS485端口的不同的傳感器。此外,通過硬件開關的設置,還實現了一路虛擬多路輸出端口地址與傳感器關系的復位。這樣的設置方便技術人員應用和調試。
